Докшелтеры (герметизаторы проема) со складной рамой

Готовые решения

  • Герметизатор со складной рамой DSHRN DoorHan
Герметизатор со складной рамой DoorHan DSHRN 3400х3400х600мм
Герметизатор со складной рамой DoorHan DSHRN 3400х3400х600мм
черный, DSHRN, со складной рамой
121628.001
109465.21
Цена:
121 628 руб.
109 465.20 руб.
Заказать
Герметизатор проема со складной рамой 3000х3000
Герметизатор проема со складной рамой 3000х3000
черный, DSHRN, со складной рамой
119510.001
1075591
Цена:
119 510 руб.
107 559 руб.
Заказать
Герметизатор со складной рамой DoorHan DSHRN 3400х4400х600мм
Герметизатор со складной рамой DoorHan DSHRN 3400х4400х600мм
черный, DSHRN, со складной рамой
140966.001
126869.41
Цена:
140 966 руб.
126 869.40 руб.
Заказать
Герметизатор со складной рамой DoorHan DSHRN 3400х3200х600мм
Герметизатор со складной рамой DoorHan DSHRN 3400х3200х600мм
черный, DSHRN, со складной рамой
121639.001
109475.11
Цена:
121 639 руб.
109 475.10 руб.
Заказать
Герметизатор со складной рамой DoorHan DSHRN 3400х3000х600мм
Герметизатор со складной рамой DoorHan DSHRN 3400х3000х600мм
черный, DSHRN, со складной рамой
120474.001
108426.61
Цена:
120 474 руб.
108 426.60 руб.
Заказать
Герметизатор со складной рамой DoorHan DSHRN 3200х4400х600мм
Герметизатор со складной рамой DoorHan DSHRN 3200х4400х600мм
черный, DSHRN, со складной рамой
138260.001
1244341
Цена:
138 260 руб.
124 434 руб.
Заказать
Герметизатор со складной рамой DoorHan DSHRN 3200х3400х600мм
Герметизатор со складной рамой DoorHan DSHRN 3200х3400х600мм
черный, DSHRN, со складной рамой
121635.001
109471.51
Цена:
121 635 руб.
109 471.50 руб.
Заказать
Герметизатор со складной рамой DoorHan DSHRN 3200х3200х600мм
Герметизатор со складной рамой DoorHan DSHRN 3200х3200х600мм
черный, DSHRN, со складной рамой
121635.001
109471.51
Цена:
121 635 руб.
109 471.50 руб.
Заказать
Герметизатор со складной рамой DoorHan DSHRN 3200х3000х600мм
Герметизатор со складной рамой DoorHan DSHRN 3200х3000х600мм
черный, DSHRN, со складной рамой
120474.001
108426.61
Цена:
120 474 руб.
108 426.60 руб.
Заказать
Герметизатор со складной рамой DoorHan DSHRN 3000х4400х600мм
Герметизатор со складной рамой DoorHan DSHRN 3000х4400х600мм
черный, DSHRN, со складной рамой
137293.001
123563.71
Цена:
137 293 руб.
123 563.70 руб.
Заказать
Герметизатор со складной рамой DoorHan DSHRN 3000х3400х600мм
Герметизатор со складной рамой DoorHan DSHRN 3000х3400х600мм
черный, DSHRN, со складной рамой
121051.001
108945.91
Цена:
121 051 руб.
108 945.90 руб.
Заказать
Герметизатор со складной рамой DoorHan DSHRN 3000х3200х600мм
Герметизатор со складной рамой DoorHan DSHRN 3000х3200х600мм
черный, DSHRN, со складной рамой
119509.001
107558.11
Цена:
119 509 руб.
107 558.10 руб.
Заказать
Герметизатор со складной рамой DoorHan DSHRN 3000х3000х600мм
Герметизатор со складной рамой DoorHan DSHRN 3000х3000х600мм
черный, DSHRN, со складной рамой
119506.001
107555.41
Цена:
119 506 руб.
107 555.40 руб.
Заказать
Герметизатор со складной рамой DoorHan черный
Герметизатор со складной рамой DoorHan черный
черный, DSHRN, со складной рамой
119508.001
107557.21
Цена:
119 508 руб.
107 557.20 руб.
Заказать
Герметизатор со складной рамой DoorHan DSHRN
Герметизатор со складной рамой DoorHan DSHRN
черный, DSHRN, со складной рамой
119508.001
107557.21
Цена:
119 508 руб.
107 557.20 руб.
Заказать

В герметизаторах серии DSHRN конструкция предусматривает складную раму. Устройство обычно применяется на тех объектах, где происходит не слишком высокий грузооборот со средней интенсивностью движения автотранспорта. Материал изготовления фронтальных листов – поливинилхлорид. Он имеет определенные преимущества перед аналогичным сырьем:

  • Износостойкий;
  • эластичный;
  • обладает высокими показателями сопротивляемости на разрыв.

При стыковке с доком грузовой автомобиль частично въезжает в докшелтер. Вертикальные листы туго облегают кузов с боков и сверху, обеспечивая хорошую герметизацию проема. При неправильной парковке грузовика происходит складывание фронтальной рамы, которая возвращается в исходное положение в автоматическом режиме.



Больше информацииМеньше информацииarrow-right-blue

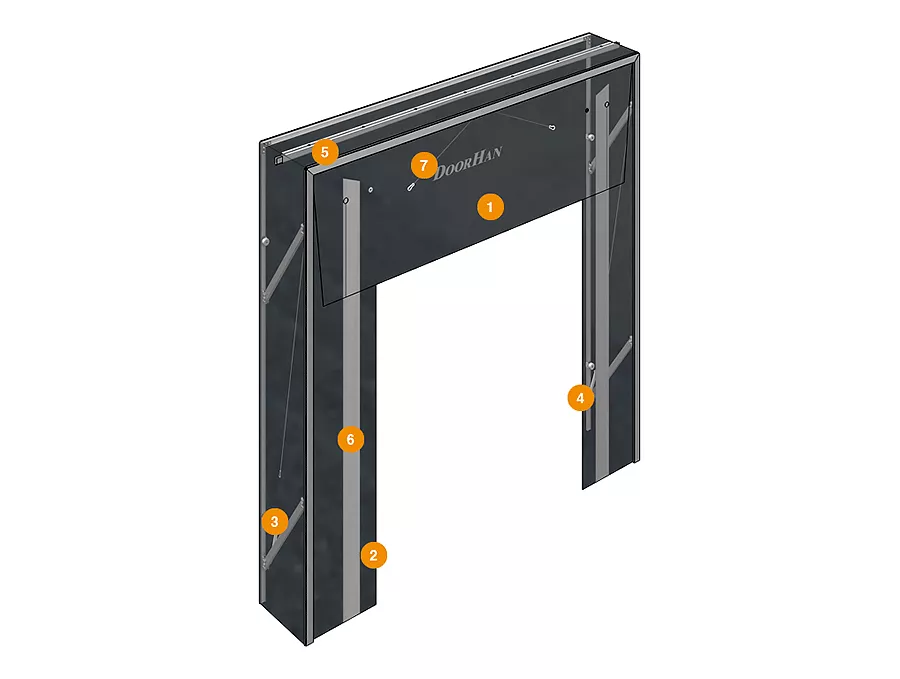

Конструкция герметизатора со складной рамой DSHRN
  1. Верхний фронтальный лист
  2. Боковой фронтальный лист
  3. Рычаг герметизатора
  4. Пружина
  5. Цельный чулок с системой стока воды
  6. Белая световозвращающая полоса
  7. Резиновый жгут
Характеристики герметизатора со складной рамой DSHRN
  • Технические
  • Размеры
Параметр Значение Примечание
Фронтальная ПВХ-ткань
Прочность на разрыв, N 685 в длину (уток)
Прочность на разрыв, N 590 в ширину (основа)
Коэффициент трения скольжения 0,3 металл
Коэффициент трения скольжения 0,4 ПВХ
Толщина, мм 3
Вес, кг/м² 3,6
Диапазон рабочих температур, °С −35...+50
Боковая ПВХ-ткань
Прочность на разрыв, N 250 в длину (уток)
Прочность на разрыв, N 250 в ширину (основа)
Толщина, мм 0,5
Диапазон рабочих температур, °С −35...+50
  Артикул Вес герметизатора, кг
  DSHRN3,0×3,0 71,142
  DSHRN3,0×3,2 73,81
  DSHRN3,0×3,4 76,479
  DSHRN3,0×4,4 89,719
  DSHRN3,2×3,0 72,516
  DSHRN3,2×3,2 75,133
  DSHRN3,2×3,4 77,802
  DSHRN3,2×4,4 91,042
  DSHRN3,4×3,0 73,844
  DSHRN3,4×3,2 76,512
  DSHRN3,4×3,4 79,129
  DSHRN3,4×4,4 92,421
Параметр Показатель
Ширина конструкции, м 3 / 3,2 / 3,4
Высота конструкции, м 3 / 3,2 / 3,4 / 4,4
Комплектация герметизатора со складной рамой DSHRN
  • Базовая
  • Дополнительная
Одинарный верхний лист
Одинарный верхний лист.
Одинарные боковые листы
Одинарные боковые листы.
Алюминиевая рама
Алюминиевая рама.
Подвижный верхний лист
Подвижный верхний лист. Предназначен для осуществления дополнительного уплотнения проема. Производитель рекомендует устанавливать его при проведении погрузочных или разгрузочных работ с автомобилями различной высоты.
Большая угловая подушка
Большая угловая подушка.
Малая угловая подушка
Малая угловая подушка.
Направляющие для колес
Колесными направляющими. Выполнены из металлических труб диаметром 159 мм. Изделие предназначено для обеспечения безопасной парковки грузового автотранспорта путем подведения его к доку по определенной линии. Направляющие защищают стены и герметизатор от случайного повреждения при невнимательном управлении транспортом. Установка проводится на подъездной площадке перед приемным доком методом бетонирования либо монтажа при помощи анкерных болтов.
Отбойный столб

Столбы отбойные. Располагаются в местах возможного наезда электрокара на угловые опоры ворот. Столбики диаметром 100-150 мм монтируются изнутри перед опорами.

Резиновый бампер 250 × 250 × 100 мм
Резиновый бампер стандартный (BR250×250×100). Метод установки и размеры описаны в главе «Документация». Данная конструкция предназначена для осуществления безопасного подъезда транспортных средств с целью предотвращения механических повреждений стен.
Базовый резиновый бампер 450 × 250 × 100 мм
Базовый резиновый бампер 450 × 250 × 100 мм (BR450×250×100). Исключает механические повреждения стен при подъезде транспорта в плотную к зданию. Используется при кузове, который выше пандуса.
Резиновый бампер консольного типа 510 × 250 × 330 мм
Консольный резиновый бампер (BRC510×250×330). Конструкция предназначена для безопасного подъезда автотранспорта с целью предотвращения механических повреждений стен. С установочными размерами можно ознакомиться в главе «Документация». Используется в том случае, когда кузов автотранспортного средства располагается выше края пандуса.
Резиновый подвижный бампер 610 × 250 × 175 мм
Резиновый подвижный бампер 610 × 250 × 175 мм (BRM610×250×175). Модель сделана на базе другого бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Подвижность элемента делает его более устойчивым к износам. Во время погрузочно-разгрузочных работ он следует за движениями грузовой машины вверх и вниз соответственно.
Резиновый подвижный бампер 600 × 364 × 110 мм

Резиновый бампер подвижный (BRM600×364×110). Подвижная конструкция повышает износоустойчивость изделия. В момент процесса погрузки-разгрузки устройство следует за направлением движения грузовой автомашины. Данная модель может быть установлена только на платформы с выдвижной панелью, длиной до 100 сантиметров.

Бампер со стальной рабочей накладкой 465 × 250 × 165 мм

Бампер со стальной накладкой (BRSP (16)465×250×165). Со всеми установочными размерами можно ознакомиться в подразделе «Документация». Устройство включает в себя две составные части:

•        амортизирующий наполнитель (бампер резиновый);

•        стальную пластину, которая защищает конструкцию с внешней стороны.

Бампер со стальной рабочей накладкой и датчиком парковки 465 × 250 × 165 мм
Бампер со стальной рабочей накладкой 465 × 250 × 165 мм (BRSP(16)465×250×165S) толщиной 16 мм и датчиком парковки. Модель сделана на базе бампера 450 × 250 × 100 мм. Установочные размеры указаны в разделе «Документация». Конструкция состоит из трех частей:
  1. Амортизирующего наполнителя (резинового бампера)
  2. Стальной пластины, защищающей бампер с внешней стороны
  3. Датчика парковки, который отвечает за безопасную стыковку грузового автомобиля и используется в системе только с парковочным радаром
Бампер с демпферной вставкой 500 × 255 × 205 мм

Бампером резиновым (BS500×255×205). Имеет в своей конструкции демпферную ставку. Изделие является гибридной конструкцией, включающей в себя преимущества двух предыдущих моделей: подвижного типа и с металлической вставкой. Устройство состоит из нескольких основных частей:

•        Держателя;

•        вставки демпферной на основе резиновой крошки;

•        прочной стальной крышки (передвигается вслед за кузовом автотранспортного средства).

Данный вид бампера может использоваться только совместно с платформами уравнительными, имеющими выдвижную аппарель длиной один метр.

Бампер с демпферной вставкой 800 × 255 × 205 мм
Бампером резиновым (BS800×255×205). Сборная конструкция, которая объединяет в себе преимущества двух моделей: подвижного типа и с металлической вставкой. Устройство состоит из нескольких основных частей:

•        Держателя;

•        вставки демпферной на основе резиновой крошки;

•        прочной стальной крышки (передвигается вслед за кузовом автотранспортного средства).

Данный вид бампера может использоваться только совместно с платформами уравнительными, имеющими выдвижную аппарель длиной один метр.

Со всеми установочными размерами можно ознакомиться в главе «Документация» технического паспорта изделия.

Монтаж герметизатора со складной рамой DSHRN
  • Подготовка объекта
  • Способы монтажа

Подготовка строительного объекта представлена на чертеже.

Способ монтажа — накладной.

Условия эксплуатации герметизатора со складной рамой DSHRN

Бампером резиновым (BS500×255×205). Имеет в своей конструкции демпферную ставку. Изделие является гибридной конструкцией, включающей в себя преимущества двух предыдущих моделей: подвижного типа и с металлической вставкой. Устройство состоит из нескольких основных частей:

  • Держателя;
  • вставки демпферной на основе резиновой крошки;
  • прочной стальной крышки (передвигается вслед за кузовом автотранспортного средства).

Данный вид бампера может использоваться только совместно с платформами уравнительными, имеющими выдвижную аппарель длиной один метр.

Поможем выбрать ворота
Обратитесь к нам уже сегодня, и мы с радостью поможем вам сделать правильный выбор!
Не упускайте возможность установить качественные секционные ворота!
Нажимая кнопку, я подтверждаю, что полностью ознакомлен(-а) и согласен(-на) с условиями Согласия и Политикой в отношении персональных данных.

Вопрос-ответ

Каков принцип действия герметизаторов проёма?
arrow
При проведении погрузочно-разгрузочных работ кузов автомобиля частично въезжает внутрь герметизатора. Верхний и боковые вертикальные листы облегают кузов, обеспечивая герметизацию проема. В случае неправильной парковки автомобиля, фронтальная рама складывается благодаря рычагам и автоматически возвращается в исходное положение после отъезда автомобиля.
Какой герметизатор проёма лучше выбрать?
arrow
Выбор докшелтера зависит от интенсивности грузопотоков на вашем объекте, типа автомобильного парка и типа самого объекта. Более подробно читайте в статье.
На сколько надежны герметизаторы проёма?
arrow
Материал фронтальных листов достаточно эластичный, обладает высокой износостойкостью и сопротивлением на разрыв.
Где можно купить герметизаторы проёма?
arrow
Вы можете осуществить заказ из любой точки Беларуси. Наш специалист приедет и детально проконсультирует по всем вопросам с учетом всех нюансов местности или объекта. Также мы выполняем заказы и за пределами страны.
Можно ли использовать герметизаторы проёма в отрицательных температурах?
arrow
Да, можно. Перегрузочное оборудование DoorHan работает при отрицательных температурах: вплоть до -20 °C.
